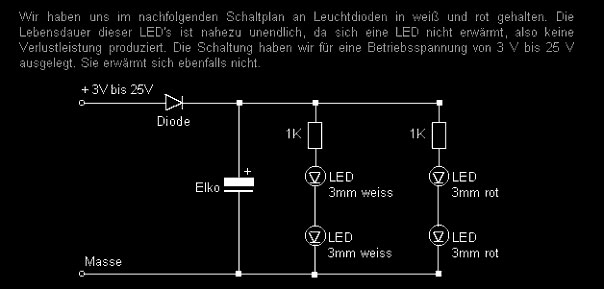

Mit nur 8 Bauteilen ist die komplette Fahrzeugbeleuchtung realisiert. Angeschlossen wird die "fliegende Verdrahtung" direkt am Motor des Slotcars. Es ist Plus und Minus zu beachten. Hier nun die Sückliste / Bauteilliste der Schaltung:
Mit nur 8 Bauteilen ist die komplette Fahrzeugbeleuchtung realisiert. Angeschlossen wird die "fliegende Verdrahtung" direkt am Motor des Slotcars. Es ist Plus und Minus zu beachten. Hier nun die Sückliste / Bauteilliste der Schaltung:
> 1 x Diode
> 1 x Elko
> 2 x Widerstand
> 2 x LED 3mm rot
> 2 x LED 3mm weiß
Wir haben die LED's und den Elko fest in die Karosse eingeklebt. Die Diode haben wir mit gekürzten Anschlüssen direkt an den Motoranschluß gelötet. Die Widerstände haben wir dann mit gekürzten Anschlüssen an den Plus des Elkos gelötet. Dann Alles mit 0,2mm flexibler Litze (Einzeladern vom Computer-Flachbandkabel) verdrahten und fertig.

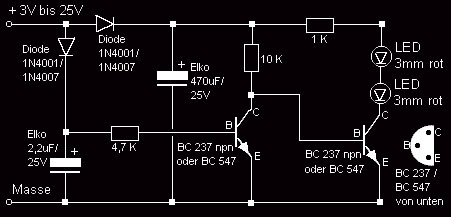

Stückliste / Bauteilliste:
> 2 x Diode 1N4001 oder 1N4007
> 1 x Elko 470 uF / 25 Volt
> 1 x Elko 2,2 uF / 25 Volt
> 2 x Transistor BC237 oder BC547
> 1 x Widerstand 4,7 K Ohm 1/4Watt
> 1 x Widerstand 10 K Ohm 1/4Watt
> 1 x Widerstand 1 K Ohm 1/4Watt
> 2 x LED 3mm rot
